CNC プラズマ切断機は、精密な金属切断のためにさまざまな業界で広く使用されている強力なツールです。 CNC プラズマ切断機の直線運動システムは、そのパフォーマンスと精度にとって非常に重要です。 CNC プラズマ切断機のサプライヤーとして、私は機械の寿命と最適な動作を保証するためにこのシステムを維持することの重要性を理解しています。このブログでは、CNC プラズマ切断機の直線運動システムを維持する方法に関する重要なヒントをいくつか紹介します。
直線運動システムを理解する
メンテナンスについて詳しく説明する前に、CNC プラズマ切断機の直線運動システムのコンポーネントを理解することが重要です。通常、リニアガイド、ボールネジ、リニアベアリング、モーターで構成されます。リニアガイドはカッティングヘッドの移動にスムーズで正確な経路を提供し、ボールネジは回転運動を直線運動に変換して正確な位置決めを可能にします。リニアベアリングが摩擦を軽減して可動部品をサポートし、モーターがシステム全体を駆動します。
定期的な清掃
最も基本的だが重要なメンテナンス作業の 1 つは、定期的な清掃です。直線運動システムは、切断プロセス中に金属の破片、粉塵、クーラントにさらされます。これらの汚染物質はリニア ガイド、ボールねじ、ベアリングに蓄積し、摩擦や摩耗の増加、さらには詰まりの原因となることがあります。
リニア ガイドを清掃するには、柔らかいブラシまたは圧縮空気を使用して、浮いた破片を取り除きます。次に、適切な洗浄剤を塗布し、糸くずの出ない清潔な布でガイドを拭きます。ボールねじの場合は、ねじ軸とナットを注意深く洗浄することが重要です。表面を傷つける可能性のある研磨材の使用は避けてください。
リニアベアリングも定期的に掃除する必要があります。ベアリングを取り外して洗浄溶剤に浸し、再度取り付ける前に完全に乾燥させます。ベアリングに残った破片が再び入らないように、ベアリングハウジングも必ず清掃してください。
潤滑
直線運動システムのスムーズな動作には、適切な潤滑が不可欠です。潤滑剤は可動部品間の摩擦を軽減し、摩耗を防ぎ、腐食を防ぎます。
リニアガイドには高品質のリニアガイド潤滑剤を使用してください。メーカーの推奨に従って、通常は定期的に潤滑剤を塗布してください。過剰な潤滑はほこりや破片を引き寄せる可能性があるため、適切な量を塗布することが重要です。
ボールねじにも特定の潤滑剤が必要です。ボールねじにはグリスが一般的で、ねじ軸とナットに塗布する必要があります。注油の頻度は機械の使用状況によって異なります。高速または重負荷の用途では、より頻繁な潤滑が必要になる場合があります。
リニアベアリングにも潤滑が必要です。一部のベアリングにはあらかじめ潤滑剤が塗布されていますが、時間の経過とともに潤滑剤が失われる可能性があります。適切なベアリング潤滑剤を使用して潤滑を補充できます。
摩耗や損傷の検査
定期的な検査は、リニアモーションシステムの摩耗や損傷の兆候を検出する鍵となります。リニアガイドに傷、へこみ、偏摩耗がないか確認してください。ガイドに損傷があると、機械の精度やスムーズな動作に影響を与える可能性があります。
ボールねじにねじ山の摩耗、腐食、位置ずれの兆候がないかどうかを検査します。ボールネジが摩耗すると、位置決め誤差が生じたり、切削精度が低下したりすることがあります。ボールネジに問題がある場合は、交換が必要になる場合があります。
リニアベアリングの遊び、異音、異常な動きも検査する必要があります。ベアリングの遊びが過剰になると、不正確な位置決めや動作中の振動が発生する可能性があります。ベアリングが損傷した場合は、直ちに交換する必要があります。
アライメントとキャリブレーション
正確な切断には、直線運動システムの適切な位置合わせと校正が不可欠です。時間の経過とともに、振動、熱膨張、機械的ストレスなどの要因により、機械に位置ずれが生じる可能性があります。
リニアガイドの位置合わせを確認するには、ダイヤルインジケータなどの精密測定器を使用してください。ガイドが平行で、正しい高さであることを確認してください。ズレがある場合は、機械のマニュアルに従ってガイドを調整してください。
ボールねじの校正も重要です。これには、正しいピッチとバックラッシュを設定することが含まれます。キャリブレーションが正しくないと、位置決めエラーや切断品質の不安定が発生する可能性があります。ボールねじの校正については、メーカーの指示に従ってください。これには、特殊な機器の使用が必要になる場合があります。
環境からの保護
CNC プラズマ切断機が動作する環境は、直線運動システムに大きな影響を与える可能性があります。高湿度、極端な温度、化学物質への曝露はすべて、コンポーネントの腐食や損傷を引き起こす可能性があります。
マシンが湿気の多い環境にある場合は、湿気レベルを下げるために除湿機の使用を検討してください。高温の場所では、コンポーネントの過熱を防ぐために適切な換気を確保してください。
切削加工中にクーラントやその他の化学薬品を使用する場合は、それらが直動システムに直接接触しないように注意してください。飛沫や汚染を防ぐために、保護カバーまたはシールドを使用してください。
トレーニングとオペレーターの意識向上
直線運動システムのメンテナンスには、機械オペレーターの適切なトレーニングが不可欠です。オペレーターはメンテナンスの重要性を認識し、正しい操作手順に従う必要があります。
直線運動システムの清掃、潤滑、検査の方法について訓練を受ける必要があります。また、オペレーターは、異常な音や振動などの問題の兆候を早期に認識し、直ちに報告できる必要があります。
メンテナンスプロセスにオペレーターを参加させることで、リニアモーションシステムの日常的な手入れを確実に行うことができます。
CNCプラズマ切断機の種類と直動システムのメンテナンス
当社は、それぞれ独自の特性とメンテナンス要件を備えたさまざまな CNC プラズマ切断機を提供しています。

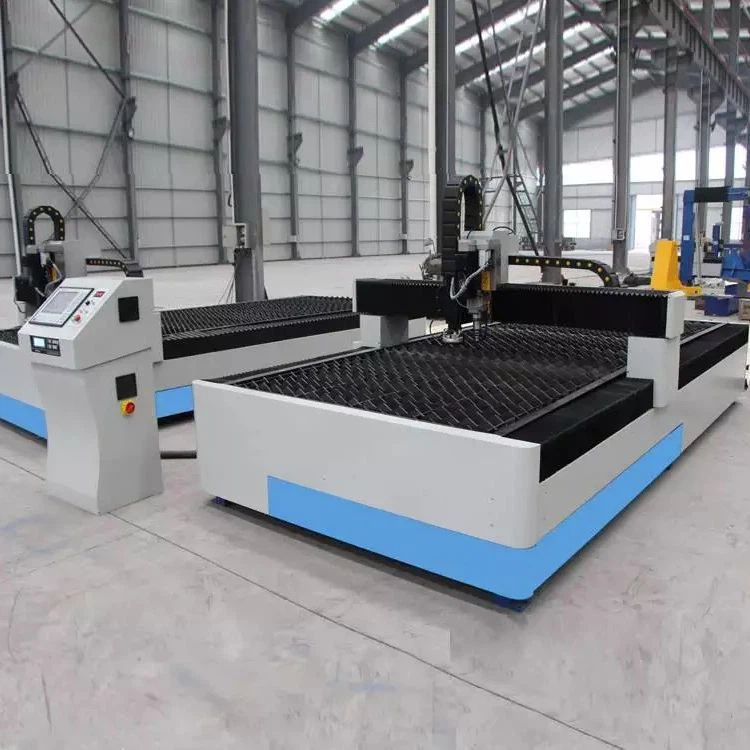

のガントリープラズマ切断機重切削に適した大型機です。その直線運動システムは、高負荷と長距離の移動に対応できるように設計されています。そのサイズと動作の性質により、より頻繁な清掃と注油が必要になる場合があります。線形運動システムの安定性を確保するために、ガントリー構造の構造的完全性をチェックする必要もあります。
の卓上プラズマ切断機よりコンパクトで小規模プロジェクトに適しています。ガントリー機械ほどの耐久性要件はありませんが、直線運動システムは適切に維持する必要があります。サイズが小さいため、コンポーネントへのアクセスや清掃が容易になりますが、正確な位置合わせと校正を確実に行うためには注意が必要です。
の小型CNCプラズマ切断機愛好家や小規模なワークショップに最適です。その直線運動システムは、シンプルさとコスト効率を考慮して設計されています。ただし、その性能と寿命を確保するには定期的なメンテナンスが必要です。
結論
CNC プラズマ切断機の直線運動システムを維持することは、そのパフォーマンス、精度、寿命にとって不可欠です。定期的な清掃、潤滑、検査、調整、環境からの保護など、上記のヒントに従うことで、機械がスムーズかつ効率的に動作することを保証できます。
CNCプラズマ切断機のサプライヤーとして、当社は高品質の製品とサポートの提供に努めます。当社の機械の直線運動システムのメンテナンスについてご質問がある場合、または CNC プラズマ切断機の購入に興味がある場合は、詳細な打ち合わせや調達交渉についてお気軽にお問い合わせください。
参考文献
- 『CNCプラズマ切断機 操作・メンテナンスマニュアル』
- リニアモーションシステムのメンテナンスに関する業界標準とガイドライン。
